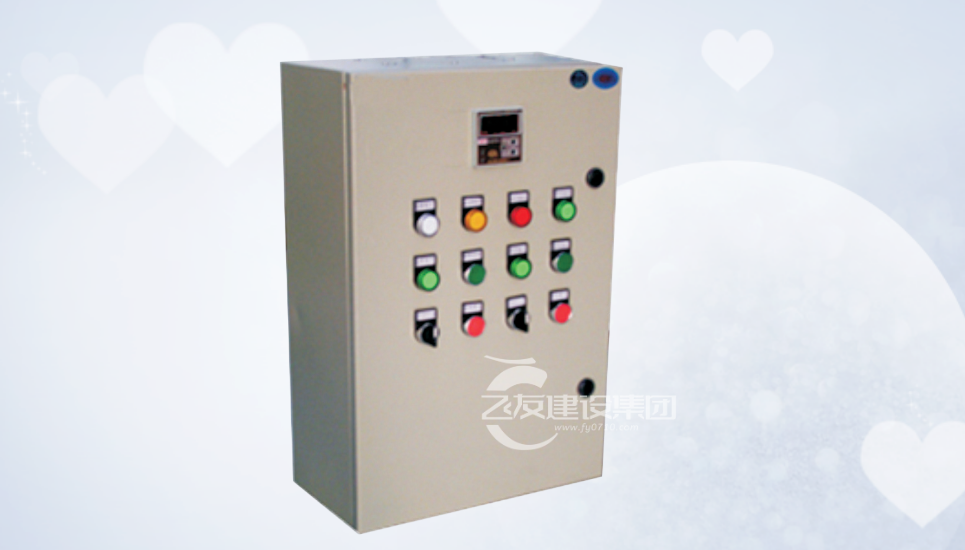

PDX型配电箱分户外适用型和户内适用型两种。采用挂墙或 埋入安装方式。

    户外型适用于城市、农村、工矿企业等建筑场所，控制交流 50Hz，500V以下照明线路， 起过载、短路保护和计量作用。本 结构完全由不锈钢板弯制焊接而成，主要结构由箱体、箱顶、箱 门和内门等组成，全部零件均防水、防腐。

    箱体底部设有电缆进 出孔，孔径大小标准，内套绝缘橡皮垫圈，敲落方便，也可根据用户的特殊要求特殊开设。户内型适用于一般工矿企业和生产车 间，作为500V及以下，50Hz交流三相系统动力照明配电之用。结构采用冷轧钢板弯制焊接而成。

    该产品结构主要由箱体、门板、 安装板等部件组成，箱体可采用单门或双门结构，箱体上下开设 进出线孔，并配上下封板，供电缆进出用。
